Levantar grandes áreas com vegetação densa, corredores de transmissão extensos ou terrenos de difícil acesso costuma ser um dos maiores gargalos nos projetos de topografia e engenharia. Equipes passam dias em campo, a cobertura vegetal esconde o terreno e dados imprecisos geram retrabalho. O LiDAR embarcado em drone mudou esse cenário — e o conjunto DJI Matrice 400 com Zenmuse L3 representa o estado da arte dessa tecnologia no Brasil.
Por que o LiDAR aéreo faz diferença em projetos complexos
Na fotogrametria convencional com drone, a câmera captura imagens da superfície — e quando há vegetação, o modelo gerado representa a copa das árvores, não o terreno real.
O LiDAR funciona de forma diferente: emite pulsos de laser e analisa os retornos de cada pulso. Em uma área com árvores, parte dos pulsos retorna ao sensor ao atingir as folhas e galhos, mas outra parte penetra pela vegetação e atinge o solo.
Mecanismo de Múltiplos Retornos: O Zenmuse L3 registra informações de diferentes camadas — copa, sub-bosque e solo — em um único sobrevoo. Após a classificação da nuvem de pontos, é possível extrair o Modelo Digital de Terreno (MDT) com pureza mesmo sob mata densa.
Para projetos como inventário florestal, projetos de rodovias em áreas de mata nativa, faixas de servidão de linhas de transmissão e mineração, essa capacidade representa uma diferença fundamental na qualidade, segurança e no prazo de entrega dos dados.

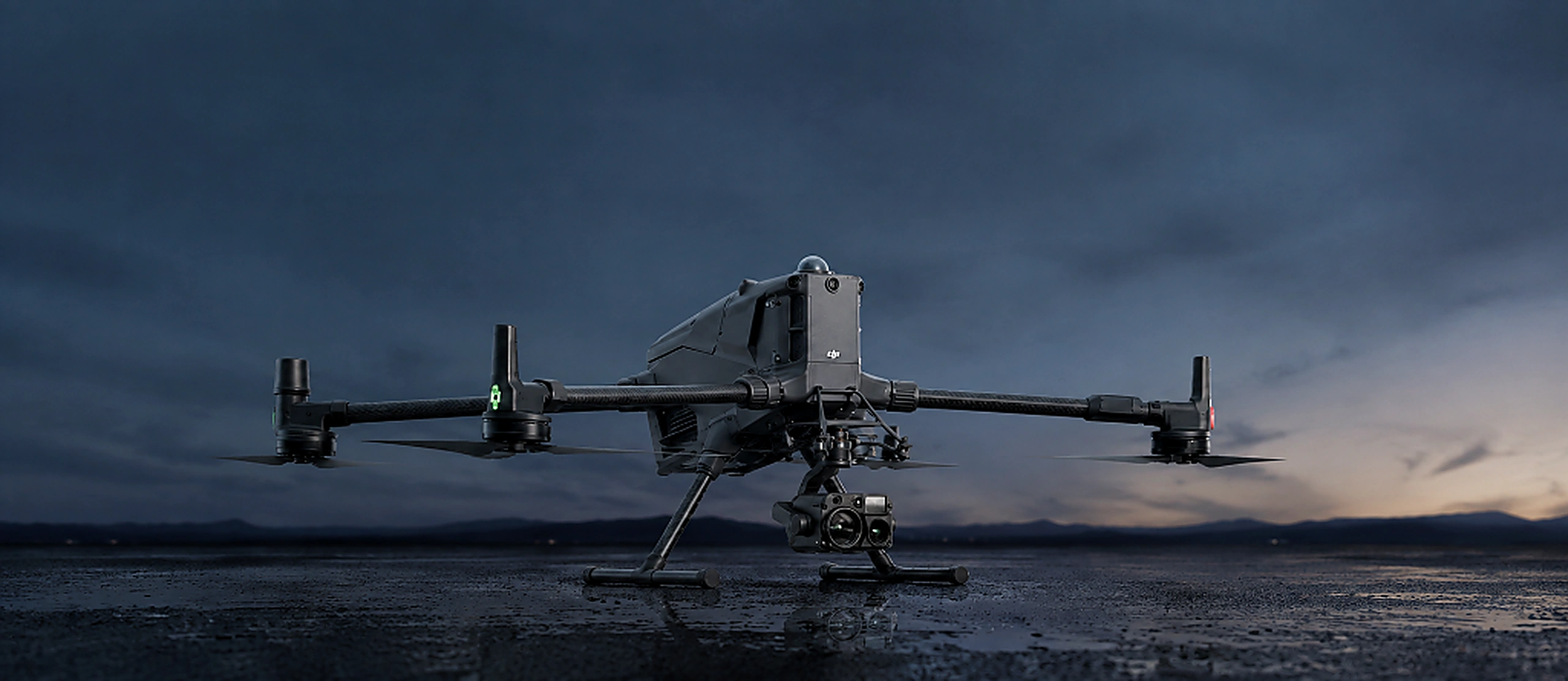

DJI Matrice 400: a plataforma para operações de alta complexidade
O DJI Matrice 400 é o drone da linha DJI Enterprise desenvolvido para missões profissionais que exigem máxima autonomia, estabilidade dinâmica sob rajadas de vento e capacidade de transportar sensores de alta precisão.
Com essa robustez mecânica, o Matrice 400 suporta o peso e as demandas térmicas de sistemas LiDAR como o Zenmuse L3 sem comprometer o envelope de voo. O sistema conta ainda com sensores omnidirecionais de radar e visão computacional, elevando a segurança em ambientes operacionais críticos, como torres de transmissão, taludes íngremes e áreas industriais.

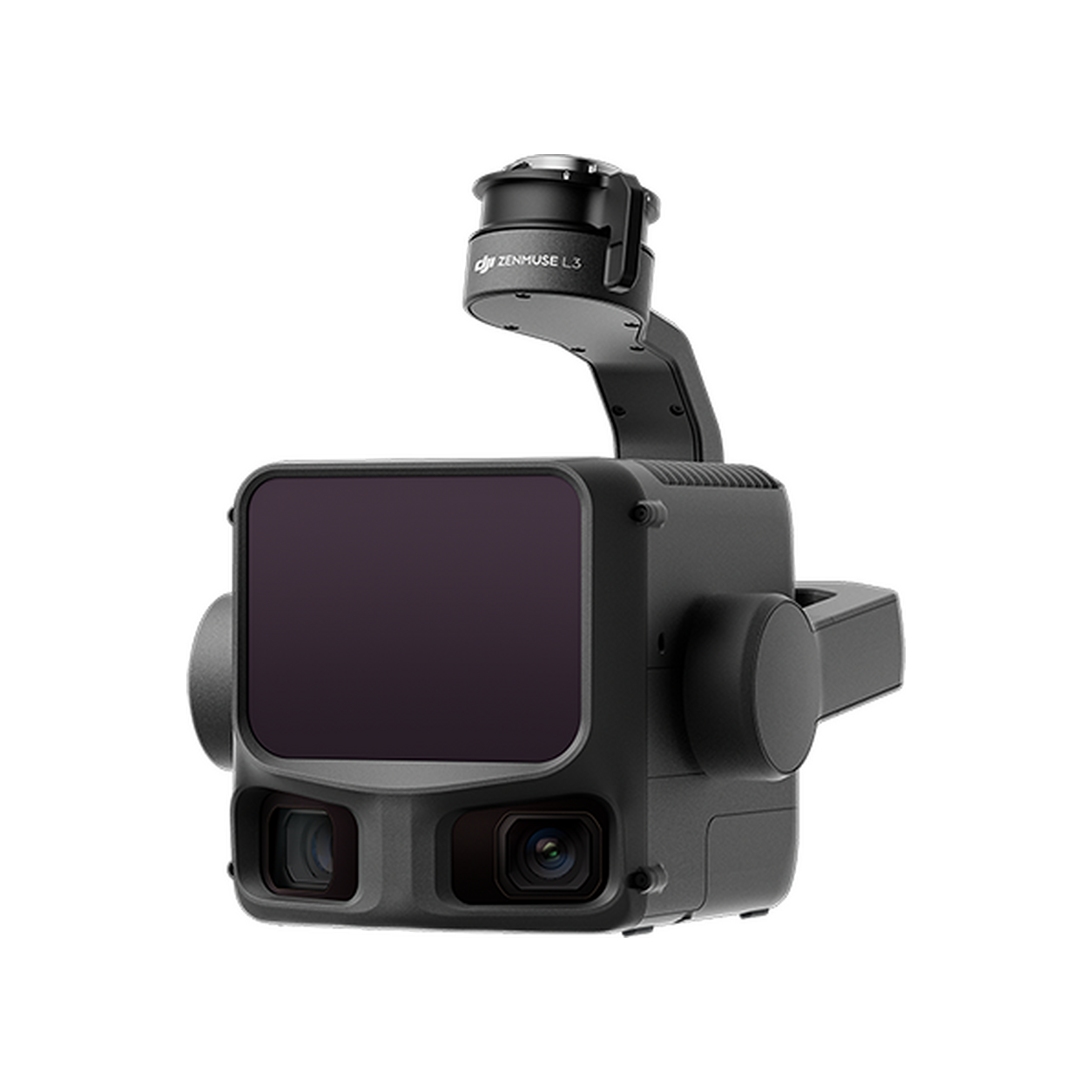

Zenmuse L3: o sensor LiDAR que transforma o Matrice 400 em sistema de mapeamento 3D
O DJI Zenmuse L3 é um sistema LiDAR aéreo desenvolvido especificamente para se integrar ao Matrice 400. Não é apenas um sensor óptico — é uma solução geodésica integrada que reúne módulo LiDAR de longo alcance, IMU de alta precisão integrada ao GNSS e câmeras RGB para mapeamento fotogramétrico em um único gimbal.
1. Capacidade de Aquisição Ultrarrápida
O Zenmuse L3 opera com taxas de emissão de até 2 milhões de pulsos por segundo e pode registrar até 16 retornos por pulso. Isso garante uma densidade pontual extrema mesmo em sobrevoos em velocidades operacionais elevadas, cobrindo centenas de hectares por dia.
2. Alcance Operacional de até 2.000 metros
Em condições adequadas de refletividade do alvo e visibilidade atmosférica, o sensor pode operar com alcance de até 2.000 metros. Isso oferece grande margem de segurança para voos a maiores altitudes em relevos acidentados ou encostas de difícil aproximação.
3. Precisão Centimétrica da Nuvem de Pontos
Em condições controladas de teste e georreferenciamento com apoio terrestre:
| Altitude de Voo | Precisão Vertical (Z) | Precisão Horizontal (XY) | Densidade de Pontos |
|---|---|---|---|
| 120 metros | ~3 cm | ~4 cm | Altíssima (detalhamento fino) |
| 300 metros | ~5 cm | ~7,5 cm | Alta cobertura por missão |
4. LiDAR e RGB Integrados no Mesmo Voo
O Zenmuse L3 incorpora sensores fotográficos RGB calibrados junto ao laser. Isso significa que em um mesmo sobrevoo você obtém a geometria tridimensional exata do relevo e a informação de cor real (True Color RGB), gerando nuvens de pontos foto-coloridas, ortomosaicos georreferenciados e modelos digitais sem necessidade de dois voos distintos.
DJI Zenmuse L3
Payload LiDAR aéreo de longo alcance com múltiplos retornos e câmera RGB para mapeamento com precisão topográfica.
Consultar Ficha Técnica
Onde o Matrice 400 com Zenmuse L3 é indicado
A união entre a autonomia do drone e a densidade do LiDAR atende especialmente aos setores que enfrentam desafios topográficos severos:
Topografia & Mapeamento
Levantamento ágil de fazendas, glebas e áreas rurais extensas que levariam semanas de equipes a pé com bastão GNSS.
Áreas de Vegetação Nativa
Penetração da copa de árvores em florestas, cerrado e matas densas para extração fiel do terreno natural (MDT).
Rodovias & Ferrovias
Mapeamento de faixas de domínio, taludes com risco de deslizamento e estudos de duplicação com mínima interferência no tráfego.
Linhas de Transmissão
Inspeção de flecha de cabos elétricos, análise de invasão de vegetação e distâncias de segurança em corredores energéticos.
Mineração & Volumetria
Cálculo de volume de pilhas de estéril e minério, controle de frentes de lavra e monitoramento geotécnico de barragens de rejeito.
Estudos Ambientais
Inventário florestal de biomassa, modelagem hidrológica de bacias hidrográficas e delimitação precisa de Áreas de Preservação Permanente (APP).
O que muda na produtividade da sua equipe
A grande vantagem operacional do LiDAR embarcado em drone é a quantidade monumental de dados tridimensionais coletados por hora de campo — com menor exposição a riscos em áreas acidentadas, sem necessidade de abertura de picadas em mata e com reduzida logística de deslocamento terrestre.
Em projetos de corredores lineares de dezenas de quilômetros, levantamentos que anteriormente demandavam 3 a 4 semanas de equipe em campo passam a ser realizados em 2 a 3 dias de sobrevoo planejado.
Aviso Técnico Importante: A produtividade não depende apenas da aeronave e do sensor. O resultado de qualidade começa no planejamento: calibração da IMU, posicionamento de bases de apoio GNSS RTK/PPK, controle de velocidade e classificação algorítmica da nuvem. O hardware de ponta necessita de fluxo de trabalho rigoroso.
LiDAR substitui GNSS, estação total ou fotogrametria?
Não necessariamente — e essa distinção técnica é essencial para decisões inteligentes de investimento.
Na prática da engenharia moderna, as tecnologias se complementam:
- GNSS RTK continua sendo indispensável para implantar marcos geodésicos de apoio, pontos de controle (GCPs) e checagem de qualidade altimétrica.
- Estações Totais continuam sendo a referência inegociável em obras civis pesadas, monitoramento milimétrico de estruturas e túneis.
- Fotogrametria RGB pura continua tendo excelente custo-benefício em áreas abertas e lavouras sem vegetação densa.
- LiDAR embarcado é o campeão absoluto para vegetação fechada, corredores extensos e relevos de alta declividade onde a fotogrametria sofre oclusão.
A equipe técnica da SMC auxilia a desenhar a composição instrumental ideal para a rotina e o orçamento da sua empresa.
Implementando LiDAR com drone na sua empresa: por onde começar
Para empresas que desejam incorporar o Matrice 400 com Zenmuse L3, recomendamos estruturar a transição em 4 pilares:
Diagnóstico do Perfil de Projetos
Avaliar a demanda recorrente por levantamentos de médias e grandes extensões, áreas arborizadas ou corredores viários onde a economia de diárias em campo paga o equipamento.
Capacitação Operacional dos Pilotos
Treinamento em campo para manuseio seguro, procedimentos de calibração em voo (manobras de alinhamento de IMU) e rotinas de segurança de bateria.
Estruturação do Fluxo de Software
Configuração dos softwares de pós-processamento (DJI Terra, LiDAR360, Terrasolid e Agisoft Metashape) e hardware computacional adequado para manipular gigabytes de nuvens densas.
Parceria de Suporte Continuado
Ter a retaguarda de especialistas que auxiliam na validação dos primeiros arquivos processados, na calibragem de parâmetros e na assistência técnica autorizada.
Quer avaliar se o Matrice 400 com Zenmuse L3 é indicado para sua empresa?
Fale diretamente com os engenheiros consultores da SMC. Nós analisamos as características dos seus projetos e apresentamos a configuração técnica e comercial mais eficiente.
