O receptor GNSS RTK é hoje uma das principais ferramentas de alta tecnologia para profissionais de topografia, georreferenciamento, engenharia e infraestrutura que exigem máxima precisão e agilidade na coleta de dados em campo. Neste guia completo, a equipe técnica da SMC Soluções em Engenharia detalha os fundamentos da tecnologia e apresenta os critérios práticos mais importantes para você escolher o equipamento certo para sua rotina.
O que é GNSS?
GNSS é a sigla para Global Navigation Satellite System, ou Sistema Global de Navegação por Satélite.
Apesar de o termo GPS ser amplamente usado no vocabulário comum, o GPS é, na realidade, apenas uma das constelações que compõem os sistemas globais de posicionamento. Receptores GNSS profissionais modernos rastreiam simultaneamente centenas de canais e sinais de múltiplas constelações em diferentes frequências, elevando a robustez e a disponibilidade geométrica (DOP) para o cálculo contínuo de coordenadas.
Entre as principais constelações globais estão:
- GPS — Estados Unidos
- GLONASS — Rússia
- Galileo — União Europeia
- BeiDou — China
- QZSS — Japão
- NavIC/IRNSS — Índia
Essa capacidade multiconstelação é fundamental na topografia moderna: permite manter o rastreamento estável mesmo em condições desfavoráveis, como em bordas de matas, vales profundos ou cânions urbanos cercados por edificações.
O que é GNSS RTK?
RTK significa Real Time Kinematic (Cinemático em Tempo Real). A tecnologia RTK processa dados de correção da fase da portadora para corrigir os erros atmosféricos e de órbita do sinal dos satélites, viabilizando levantamentos com precisão centimétrica instantânea diretamente em campo.
Em uma operação RTK profissional, as correções podem ser transmitidas por:
1. Estação Base própria: instalada em um marco geodésico de coordenadas conhecidas, transmitindo correções via rádio UHF de alta frequência para o receptor rover móvel.
2. Rede de Estações de Referência via Internet (NTRIP): através de conexão celular 4G/GSM e chip de dados, dispensando a montagem de uma base física local em áreas com cobertura de estações como as da RBMC.
Dessa forma, o topógrafo coleta e loca pontos com precisão milimétrica/centimétrica no próprio ato da medição, eliminando o tempo de espera do pós-processamento de escritório e acelerando as entregas de projeto.
Qual a diferença entre GPS e GNSS?
Essa é uma dúvida recorrente entre profissionais e contratantes de serviços topográficos.
GPS é o nome da constelação de satélites desenvolvida pelo Departamento de Defesa dos Estados Unidos. Já GNSS é o termo técnico abrangente que engloba todos os sistemas de satélite em operação ao redor do planeta.
Um receptor moderno topo de linha (como os modelos da Stonex) rastreia simultaneamente satélites GPS, Galileo, BeiDou e GLONASS. Portanto, ao se referir a equipamentos profissionais para topografia e georreferenciamento, o termo correto e técnico é receptor GNSS.
Para que serve um receptor GNSS RTK na topografia?
O receptor GNSS RTK é utilizado em todas as fases de um empreendimento, abrangendo levantamento planialtimétrico, demarcação e controle geométrico de obras:
Levantamentos Topográficos
Coleta de pontos e curvas de nível com rapidez extrema e coordenadas de alta confiabilidade em campo.
Georreferenciamento de Imóveis
Certificação junto ao INCRA/SIGEF com determinação rigorosa dos limites e vértices da propriedade rural.
Construção Civil & Fundações
Locação exata de eixos, estacas, pilares e controle de cotas de terraplenagem com verificação imediata.
Rodovias & Infraestrutura
Implantação de eixos de projeto, greides, taludes de corte/aterro e faixas de domínio rodoviárias.
O que é IMU em um receptor GNSS?
A IMU (Inertial Measurement Unit / Unidade de Medição Inercial) revolucionou a rotina dos profissionais de campo nos últimos anos.
Em receptores convencionais mais antigos sem IMU, o operador precisava nivelar perfeitamente a bolha de nível do bastão para registrar cada vértice. Com a tecnologia IMU integrada e livre de interferências magnéticas, o topógrafo não precisa manter o bastão perfeitamente vertical para obter medições milimétricas.
Aumento real de produtividade: Em campo, isso representa uma economia de até 40% no tempo total de levantamento. Medições em cantos vivos de muros, árvores inclinadas, fundos de valas e taludes íngremes tornam-se simples, pois basta encostar a ponta do bastão no ponto e coletar, mesmo com o bastão inclinado a até 60 graus.
Câmeras e locação visual: a nova fronteira da topografia
A evolução dos receptores GNSS incorporou sensores ópticos de alta sensibilidade: a chamada locação visual com realidade aumentada (AR).
Em vez de o operador interpretar apenas distâncias numéricas ou setas cartesianas na tela da coletora, o software projeta uma linha guia tridimensional sobre a imagem real do terreno capturada pela câmera do receptor.
O profissional caminha em direção ao ponto guiado visualmente por uma mira virtual. Ao chegar próximo da estaca ou do marco a ser cravado, a câmera vertical entra em ação, apontando com precisão milimétrica exatamente onde a ponta do bastão deve tocar o solo.
Figura: Receptor GNSS RTK em operação no bastão — tecnologia de locação visual com realidade aumentada (AR) e compensação por IMU de 60°.
E quando o ponto não pode ser acessado fisicamente?
Existem situações complexas e de risco em que é impossível ou perigoso posicionar o bastão diretamente sobre o vértice — como no meio de rodovias de tráfego intenso, no topo de pilares industriais, em penhascos ou atrás de cercas eletrificadas.
Para solucionar esse desafio sem recorrer a estações totais adicionais, o Stonex S950 combina receptor GNSS, IMU, duas câmeras e um laser pointer integrado.
O laser permite realizar medições de pontos que não podem ser acessados diretamente com o bastão, calculando as coordenadas tridimensionais do ponto atingido pelo feixe de laser em conjunto com o posicionamento do receptor, garantindo segurança ao operador e precisão geométrica inquestionável.
Software de campo: o cérebro da operação
Um receptor GNSS potente necessita de um software de campo igualmente robusto. A Stonex desenvolveu o Cube-a, aplicativo profissional rodando nativamente no sistema Android, desenhado para fluxos de trabalho rápidos e dinâmicos.
O Cube-a integra módulos de GNSS RTK, estações totais robóticas, modelagem tridimensional, estradas (estaqueamento de eixos e greides) e importação/exportação direta em DWG, DXF, SHP e LandXML, garantindo interoperabilidade total com o software de escritório da sua empresa.
Qual receptor GNSS RTK escolher para sua empresa?
A escolha ideal depende do tipo de serviço mais frequente, do relevo da sua região e da necessidade de recursos visuais ou rádio interno. Veja as principais opções da linha Stonex:
Stonex S880
RECEPTOR GNSS COMPACTO COM IMU E CÂMERA VERTICAL
Solução indicada para empresas e profissionais que buscam produtividade em levantamentos e locações e desejam incorporar recursos visuais à rotina de campo — com um equipamento ágil, leve e de fácil operação.
Stonex S950
GNSS COM LASER POINTER, DUAS CÂMERAS E IMU
Ideal para trabalhos que exigem máxima versatilidade em campo. Além da IMU de 60° e das duas câmeras para locação visual em realidade aumentada, conta com laser pointer integrado para medir pontos de difícil acesso sem posicionar o bastão diretamente sobre eles.

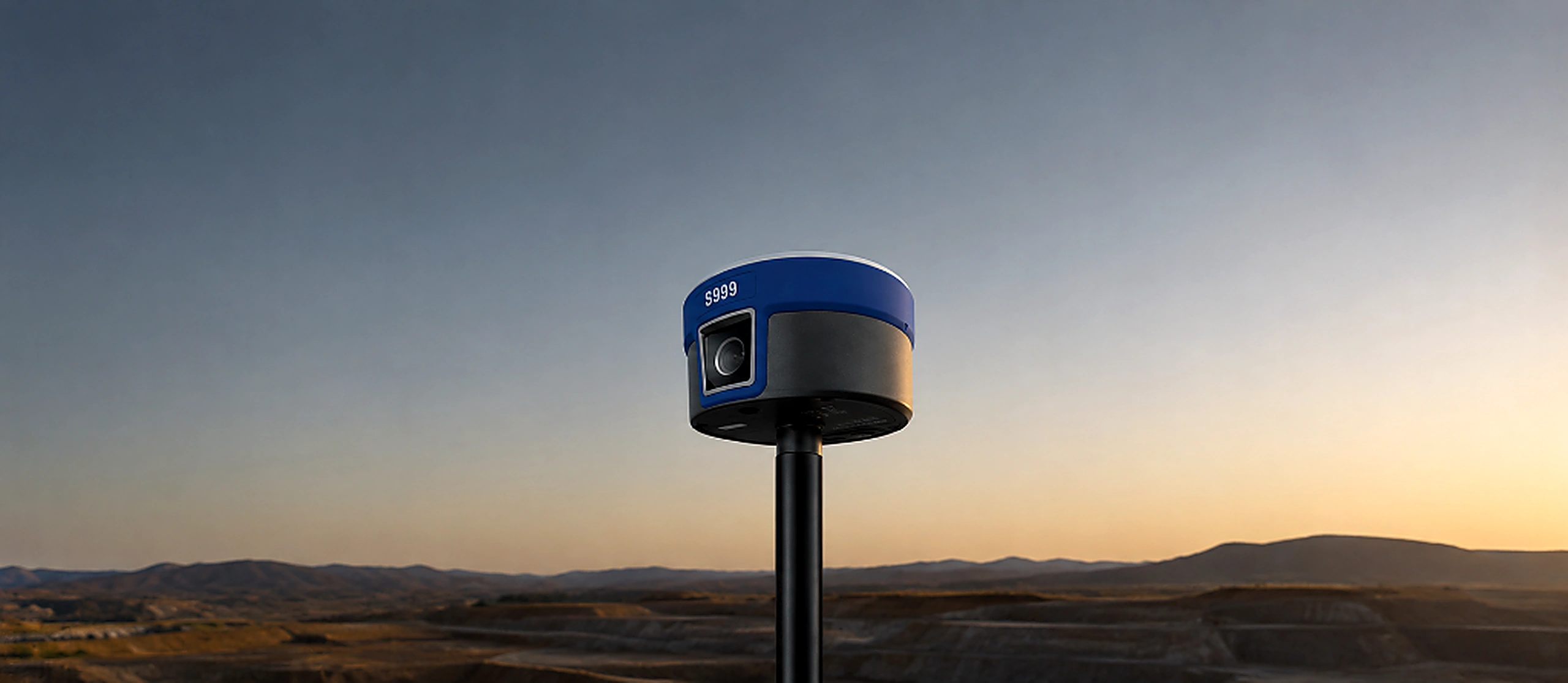

Stonex S999
FLAGSHIP ROBUSTO COM RÁDIO UHF DE ALTO ALCANCE
Configuração recomendada para quem necessita de base GNSS com transmissão UHF potente para longas distâncias, rastreamento de 1408 canais de satélite e máxima autonomia de bateria em áreas isoladas sem sinal de internet celular.
O que avaliar antes de comprar seu receptor GNSS RTK?
-
Tipo de trabalho principal: Avalie se sua maior demanda é levantamento cadastral, locação de estacas, georreferenciamento rural (INCRA) ou obras de terraplenagem e drenagem.
-
Forma de recepção de correção: Determine se sua região conta com bom sinal 4G para rede NTRIP ou se o rádio UHF interno é indispensável para criar sua própria base.
-
Compensação por IMU: Indispensável para elevar a produtividade e eliminar a perda de tempo mantendo a bolha de nível perfeitamente centralizada.
-
Recursos visuais (Câmeras AR): Tornam a locação de projetos muito mais veloz, reduzindo consideravelmente a fadiga do operador em campo.
-
Medição de pontos inacessíveis: Equipamentos como o S950 com laser pointer embutido resolvem medições críticas onde o bastão não alcança.
-
Assistência técnica e peças originais no Brasil: Equipamento parado é prejuízo direto. Ter laboratório oficial com calibração e peças a pronta entrega é vital.
-
Treinamento operacional prático: Sua equipe deve ser capacitada no software de campo para extrair 100% da produtividade que o hardware oferece.
Por que o suporte técnico especializado faz toda a diferença?
Comprar um receptor GNSS profissional não é apenas adquirir uma ferramenta: é firmar uma parceria para a continuidade das suas obras e projetos.
A SMC Soluções em Engenharia é distribuidora oficial Stonex no Brasil e conta com laboratório próprio de manutenção, banco colimador ótico, estoque de peças de reposição e técnicos treinados diretamente na fábrica. Além do fornecimento de equipamentos de ponta, nós entregamos treinamento completo e suporte remoto diário para que sua equipe nunca pare em campo.
Perguntas Frequentes (FAQ)
Não. GPS é apenas a constelação norte-americana de satélites. GNSS é o termo mais abrangente, que reúne todos os sistemas de posicionamento global (GPS, GLONASS, Galileo, BeiDou, QZSS). Receptores GNSS profissionais captam sinais de todas essas constelações ao mesmo tempo.
RTK significa Real Time Kinematic. É a tecnologia que processa dados de correção diferencial em tempo real, permitindo que o receptor móvel calcule coordenadas centimétricas instantaneamente em campo.
Não necessariamente. Você pode operar com um par Base e Rover (comunicando via rádio UHF) ou trabalhar apenas com o receptor móvel (Rover) conectado a uma rede de estações de referência via internet utilizando o protocolo NTRIP.
A IMU compensa matematicamente a inclinação do bastão em até 60 graus. Isso permite medir pontos com o bastão inclinado, sem precisar nivelar a bolha de ar, aumentando a velocidade da coleta e permitindo acessar cantos e locais com obstáculos.
O Stonex S880 conta com IMU e câmera vertical para locação visual em solo. Já o Stonex S950 adiciona um medidor com laser pointer integrado e câmera frontal, permitindo medir com precisão pontos inacessíveis sem necessidade de posicionar o bastão fisicamente sobre eles.
